新能源汽车连接器全解析
一、新能源汽车连接器的作用

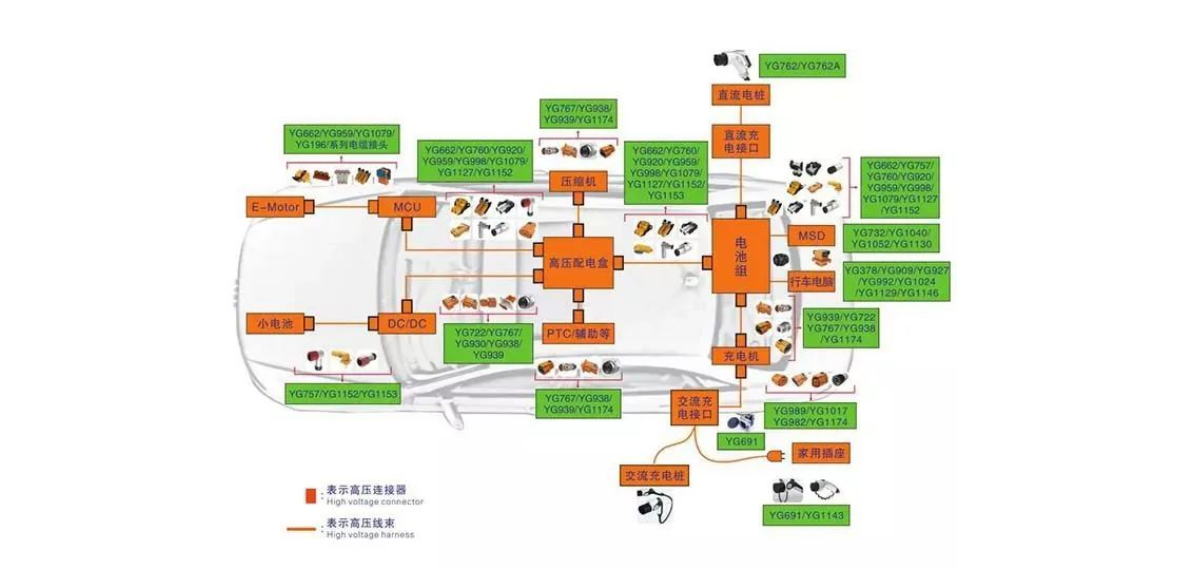

连接器在新能源汽车中保证高压互联系统的电流流通和信号传输，是构成整个系统连接的基础元件。
二、连接器的分类

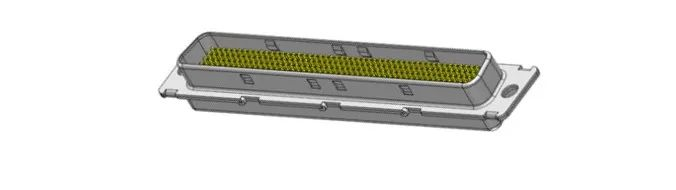

低压连接器：电压在24V之间，这个传统燃油车里也有，主要是用于燃油车BMS，和空调车灯等系统。
高速连接器：目前新能源汽车的车载传感器，用量也增加不少，这对数据传输要求（高速高频大数据量）相应提高，车载射频连接器使用量也随之增长，FAKRA、Mini-FAKRA（HFM）以及HSD(射频)，其主要用于信息娱乐系统、导航、辅助驾驶系统、传感器以及摄像头
三、高压连接器的构成与分类

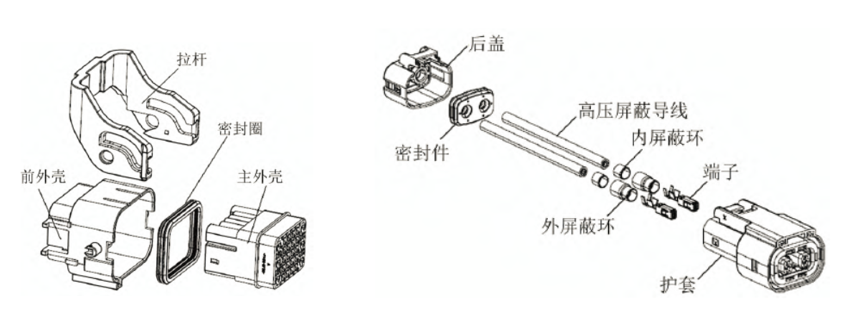

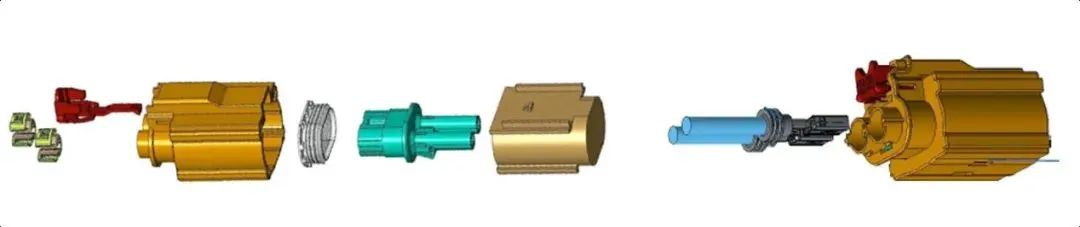

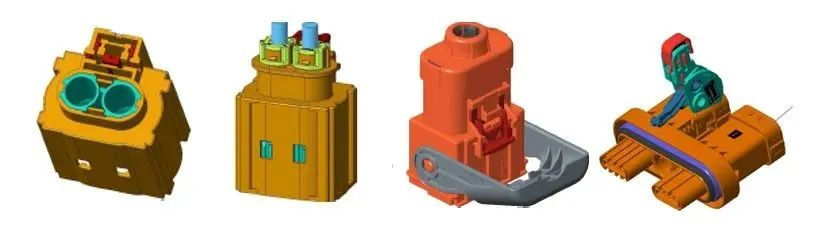

电动汽车上所用的高压连接器都有公端（Male connector）和母端（Female Connector）之分，公端往往以线端的形式存在，母端的出线方式总体有铜排、螺栓和线缆压接三种，另外根据电流大小，还分为大电流高压连接器和小电流高压连接器，以50A为分界小于这个值的为小电流相反大于50A就是大电流连接器。
非屏蔽型连接器的内部结构比较简单，无屏蔽功能，成本相对较低，也节约了屏蔽功能的安装成本，可以应用在不需要屏蔽功能的部位上，如充电回路、控制器内部、电池包壳体内部及控制内部等由金属壳体包覆的电器上
插合式连接器通过联接两个端子外壳来保证电气连接的安全, 从而提供与该线束的连接。因为插合连接直接可以手动插合即可，所以从某种角度来说，还是可以减少空间利用，尤其在一些狭小的操作空间。
四、800V架构下的连接器变革
1. 产品品质升级
性能要求提升：高压互锁、IP等级防护、阻燃等级等。
技术改进：金属屏蔽罩、360°屏蔽层。
2. 需求用量增大
充电桩兼容性：增加升压模块DCDC，连接器数量增加。
800V平台：预计连接器数量较400V平台提升1520个。
五、连接器技术发展趋势
轻量化、集成化：减小连接器体积，提高技术要求。
第4代高压连接器：塑料+屏蔽功能+高压互锁+二级解锁。
六、市场与标准现状
主流标准体系：LV与USCAR标准插件。
国内市场：LV标准插件流通性最大，工艺标准最完善。
结语
随着新能源汽车技术的不断进步，连接器作为核心组件，其性能和应用也在不断优化。了解连接器的分类、构成和技术要求，对于新能源汽车的未来发展至关重要。
