工业相机是机器视觉系统的核心，负责将光学信号转换为电信号以供进一步处理。为了实现图像数据的有效传输，工业相机依赖于特定的线缆接口。随着工业检测和监控需求的增长，对传输速度和精度的要求也日益严格。以下是一些常见的工业相机线缆接口及其特性的概述。

USB接口相机：数字图像的直接输出

• USB接口特性：USB接口相机以其即插即用和广泛兼容性，在多个领域得到广泛应用。USB2.0接口虽然普及，但传输速率较慢，而USB3.0则显著提升了速度和传输距离。
• 技术演进：随着USB Type-C技术的成熟，预计未来USB接口相机将逐渐普及这一新接口。

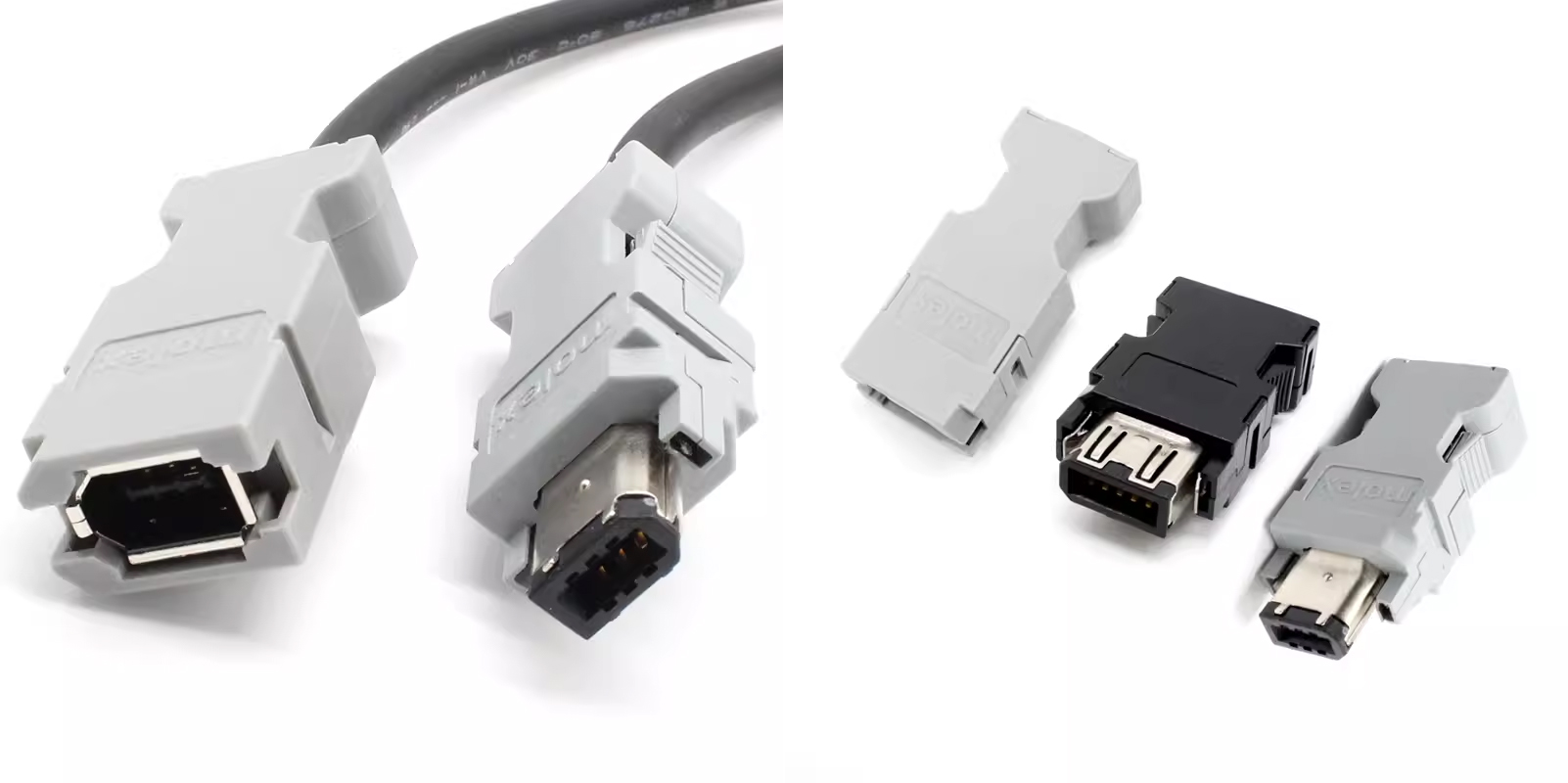

IEEE1394接口：高速串行总线的昔日辉煌

• “火线”特性：IEEE1394接口支持热插拔和实时数据传输，具有高速传输速度，但普及率较低，需要采集卡以实现与计算机的连接。
• 接口类型：1394接口分为4芯和6芯，后者可提供电源，实现更远的传输距离。

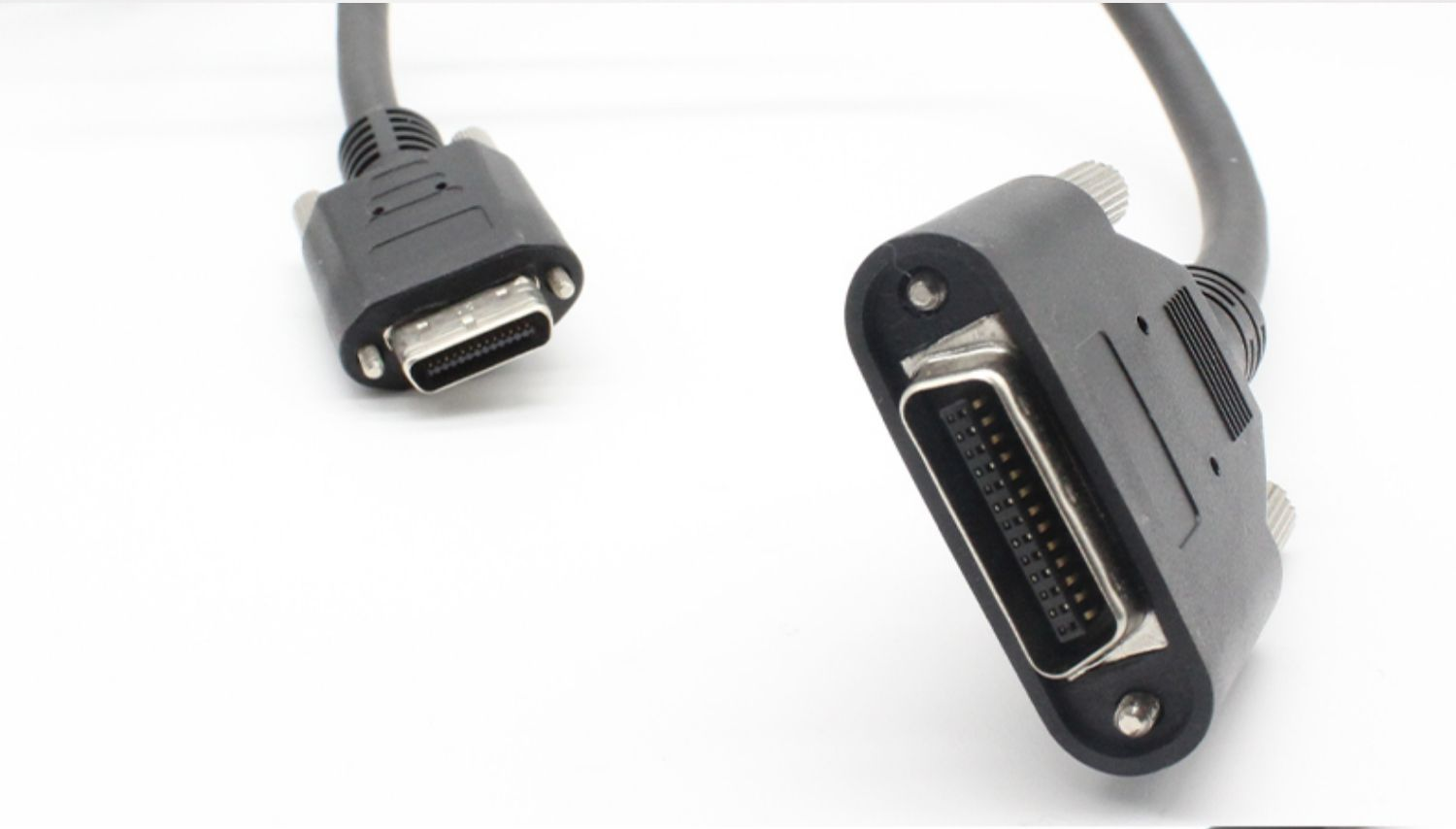

Camera Link接口：专业领域的高速选择

• LVDS技术：Camera Link接口基于LVDS技术，提供高速、低功耗和强抗干扰能力的数据传输。
• 应用限制：由于成本和便携性问题，Camera Link接口在实际应用中较为有限。

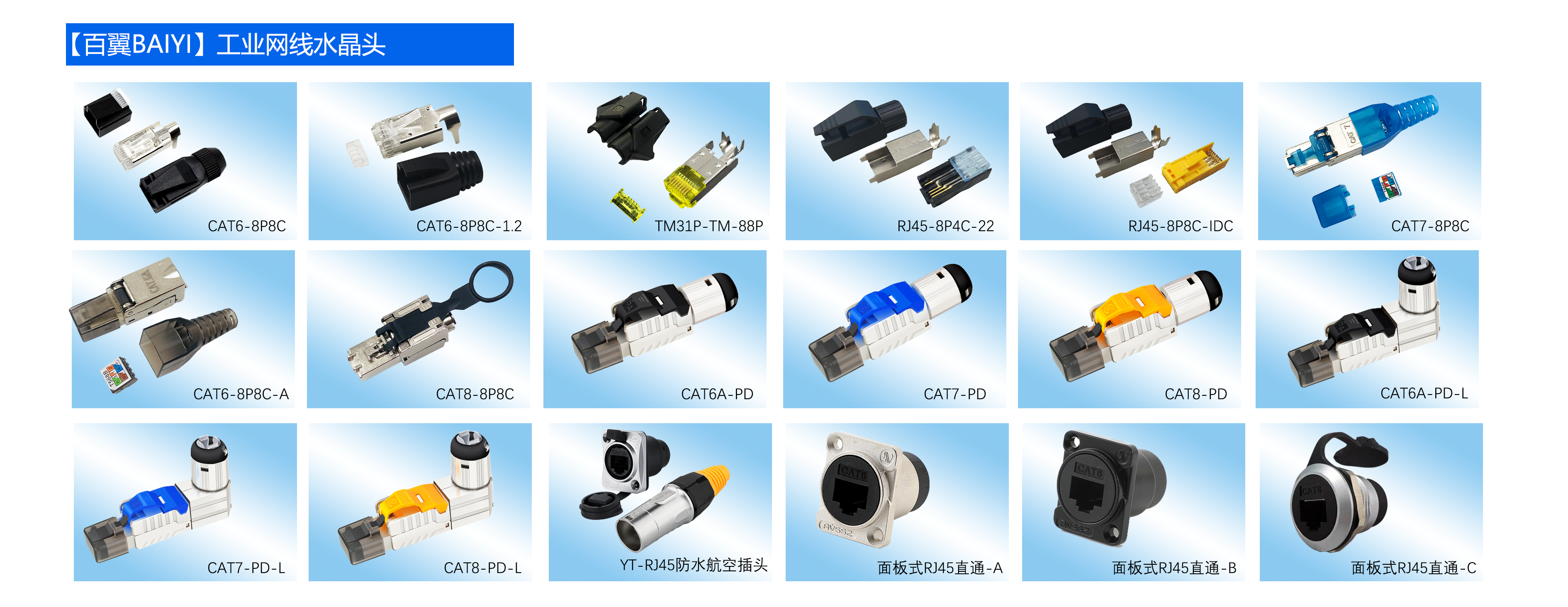

千兆以太网接口：工业成像的新宠

• 网络传输优势：基于千兆以太网通信协议，实现无压缩视频信号的网络传输，支持长距离传输和多相机系统。
•

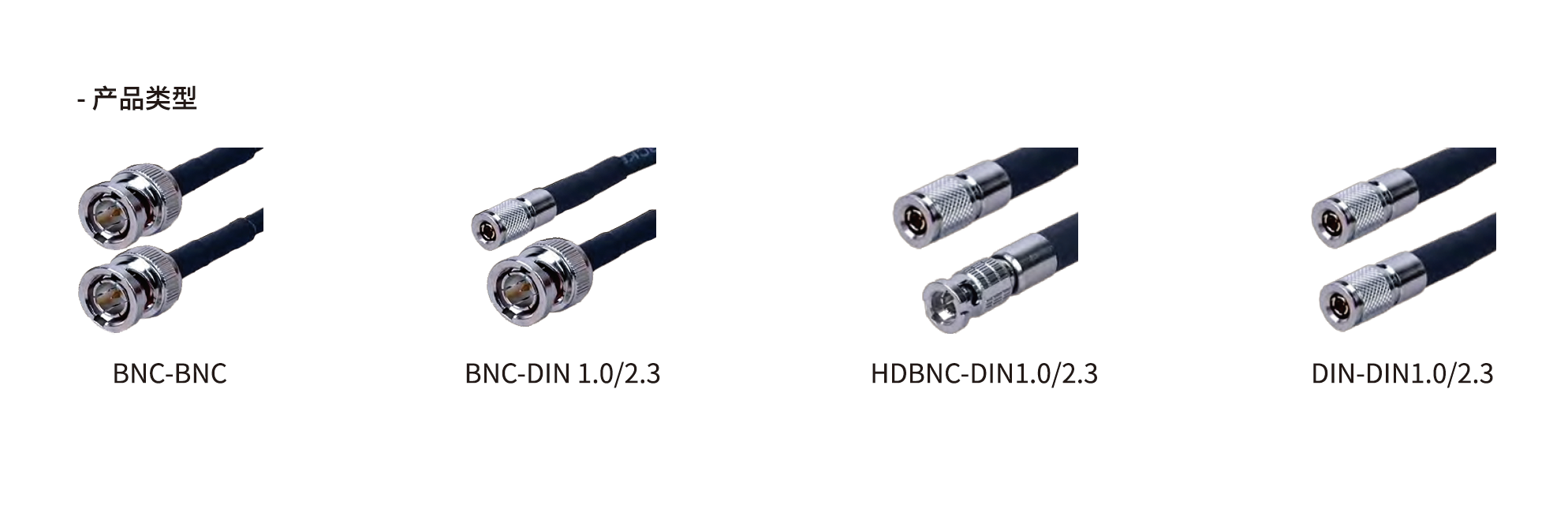

CoaXPress接口：未来工业视觉的高速通道

• 高速与长距离：CoaXPress接口提供高达6.25Gbps的传输速度和超过100米的传输距离，满足未来带宽需求。
• 应用领域：CoaXPress接口不仅适用于机器视觉，还适合医疗与安防市场，能够将模拟视频顺利升级到数字视频。

结论： 选择适合的工业相机线缆接口时，需要考虑的关键因素包括传输速度、距离、成本、易用性和特定应用场景的需求。随着技术的发展，新的接口标准如USB Type-C和CoaXPress正在逐渐成为行业的新选择。
