库邦线束浅谈新能源汽车线束布线解决方案
库邦线束浅谈新能源汽车线束布线解决方案
随着新能源汽车行业的迅猛发展，为了响应国家推动环保和绿色出行的政策，众多汽车制造商纷纷推出了多款新能源汽车，如纯电动汽车、插电式混合动力汽车以及氢燃料电池汽车等。新能源汽车技术不断进步，电力作为汽车的主要动力来源的趋势日益明显。在这一背景下，高压线束作为连接和传输整车动力及功能实现的关键系统，其设计和布置显得尤为关键。新能源汽车的高压线束设计需要应对一系列挑战，尤其是在方案设计和布线路径等方面。
高压线束设计方案
①线束双轨制设计新能源汽车的高压线束采用双轨制设计，以确保动力电池输出的高压电流安全传输。由于人体安全电压的限制，车身不能作为高压线束的搭铁点。常见的高压线束类型包括驱动系统线束、动力电池线束、充电座线束、空调压缩机线束和转向油泵线束等。

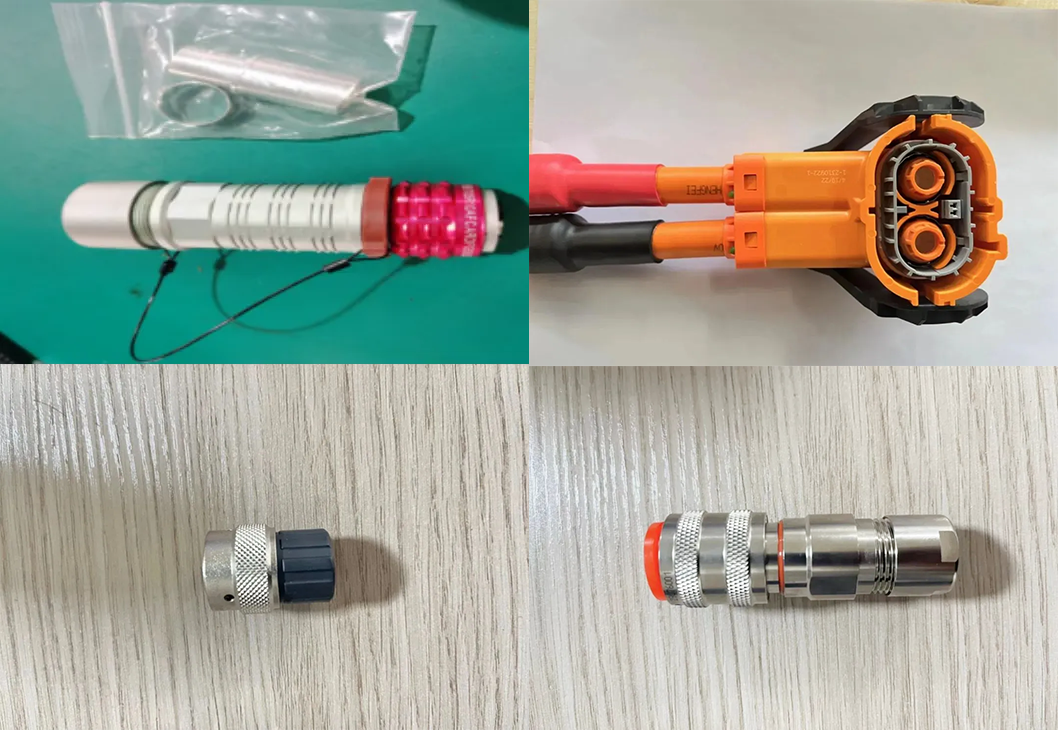

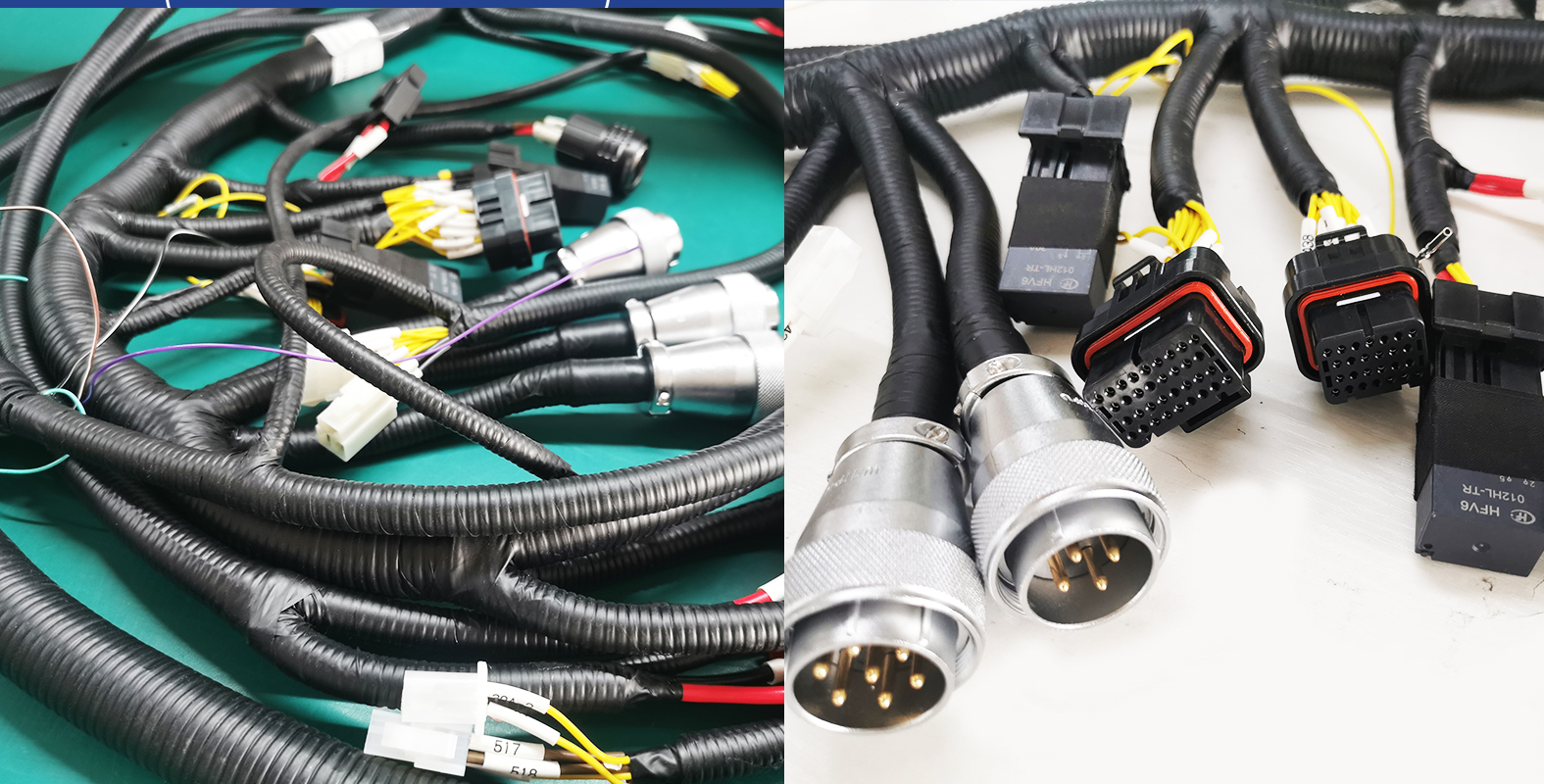

②高压连接器选型设计
高压连接器是负责高压电流连接和传输的关键部件，对保障人体安全至关重要。在选型时，需考虑其耐高压性能、防护等级、环路互锁功能和屏蔽效果。市场上成熟的供应商产品是首选。
③高压线束屏蔽设计

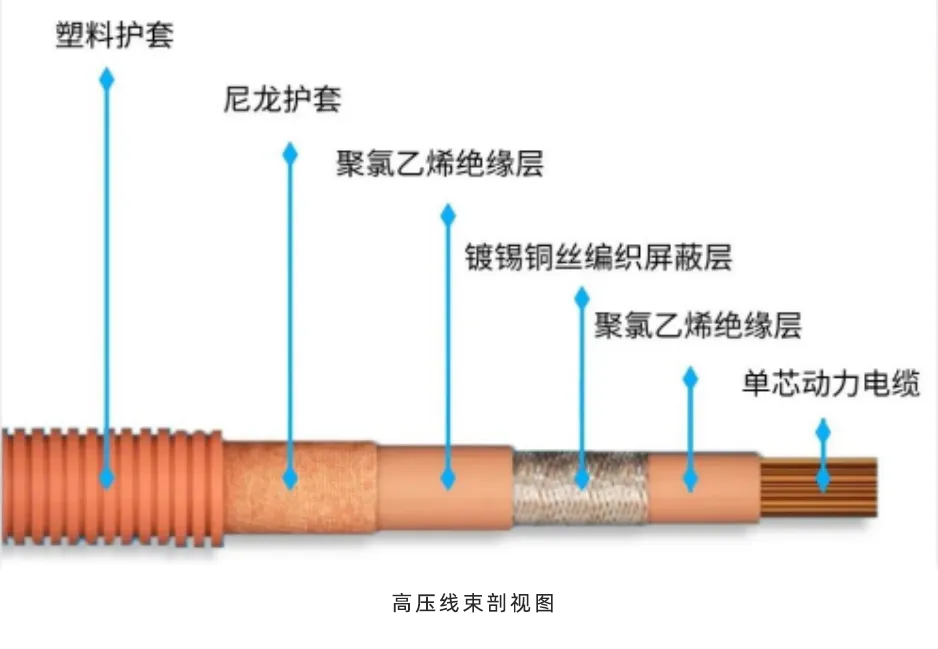

为减少高压线束在传输过程中产生的电磁干扰，采用带编织屏蔽网的线材，并在连接器选型时优先选择带屏蔽设计的产品，以实现高压线束屏蔽层的有效连接闭环。
②高压线束布置设计
1、高压线束布置原则
就近布置原则：在布置新能源汽车高压线束时要尽可能减少高压线束的路径，这样既避免因路径过长产生的压降，也符合降本减重的设计。
安全原则布置：高压线束的布置除了要满足就近原则外，还要满足隐蔽、安全碰撞法规、维修方便性等原则，同时也需要对高压线束进行有效的防护。高压线束的不合理布置可能导致漏电、火灾、危及驾乘人员安全。
2、高压线束布置类型
高压线束布置类型目前普遍采用分层布置和并列布置两种方式。这两种方式都是基于将高压线束和低压线束分开布置减少高压对低压通讯的电磁干扰。
（1）分层布置设计
分层布置顾名思义就是将高压线束和低压线束隔开一定距离进行布置，这样就避免高压产生的电磁对低压的控制单元供电及信号传输干扰。高低压线束分层布置设计图示如下：
（2）并列布置设计

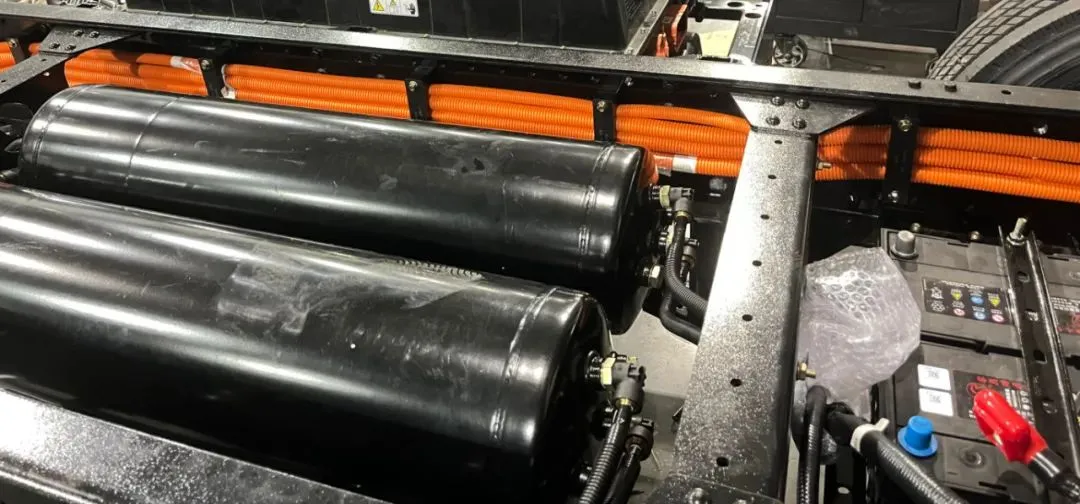

并列布置就是线束走向相同但采用依附车架或车身并列布置。采用并列式布置，保证高低压线束并列不交叉。如下图为并列设计布置，左边车架布置高压线束，右边车架布置低压线束：
3、高压线束安全布置原则设计
在上述两种高压线束布置的基础上我们还应考虑高压线束布置的安全性，可维护方便性等原则。
（1）避让震动区域设计
高压线束在布置和固定时，应避开剧烈振动区域（如：空气压缩机，水泵等振动源），高压线束应与其连接的高压设备连接无相对振动。当因结构布置等因素无法避让时，则应根据线束布置部位的振动幅度、运动件的最大运动包络等参数，留有足够余量的高压导线，避免使线束承受拉力或者张力。
车辆在长期行驶在颠簸路况下，容易引起高压线束固定点位置错动、脱落，进而导致两固定点间的距离瞬间增大，拉扯线束致使内部节点拉脱或虚接从而产生断路，因此高压导线长度控制要合理，长度既要留有富余，以抵消运动拖曳带来的应力，又要避免过长导致线束扭曲。
（2）避让高温区域设计
在布置线束时应避开整车上的高温部件，避免遇到高温使导线熔化或加速老化，造成芯线外露与车架短接的风险。常见的新能源汽车高温部件有：空气压缩机、制动气管、转向油泵、油管等。
（3）高压导线弯曲半径设计

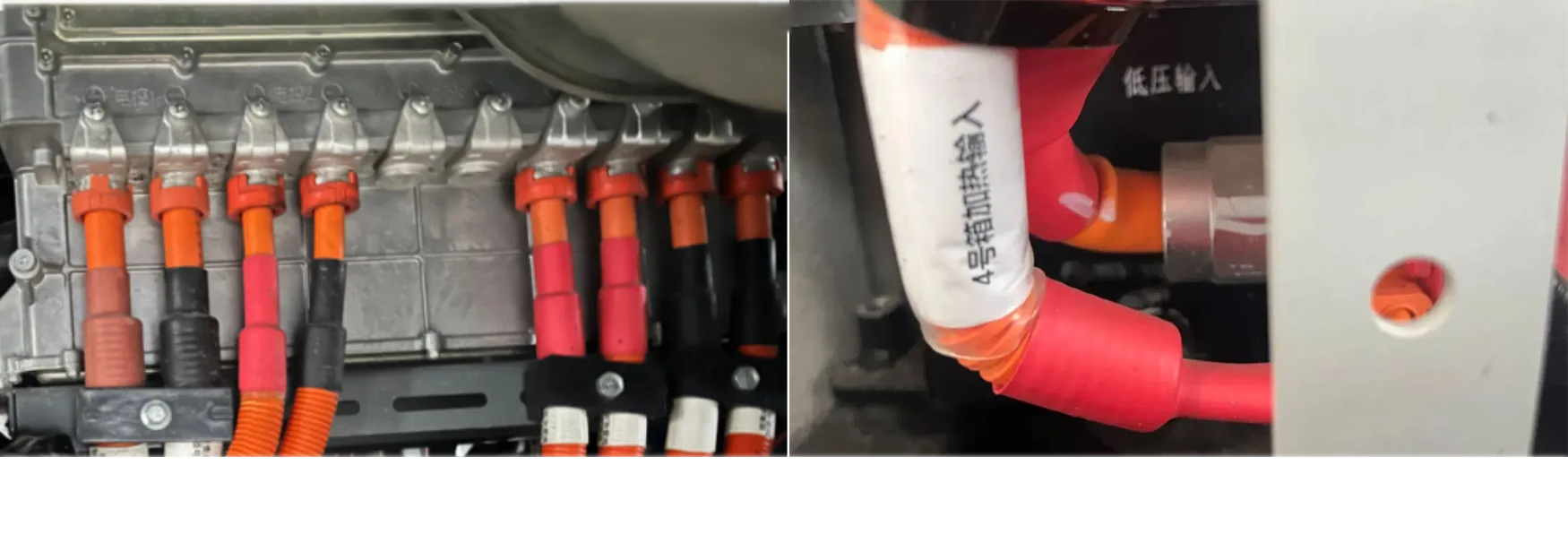

不论是避让挤压，还是避免振动幅度过大区域，高压线束在布置时，都需要注意其弯曲半径。这是因为高压线束的弯曲半径对于高压线束的电阻影响很大，若高压线束被过分弯曲，线束折弯部分的电阻变大，将造成线路压降增大；同时过分弯曲时间久了还会造成线束绝缘胶皮老化和开裂；如下图错误设计图示（注：一般高压导线最小的内弯曲半径不应小于四倍的导线外直径）：
因此我们无论在前期设计时还是在装配的过程中都需要避免在接头中存在导线过度弯曲的现象，否则接头后部密封件可能出现漏电通路。高压连接器尾部出线的高压线束需保持直式出线，靠近连接器尾部的高压导线不得弯曲受力，不得旋转。
4、高压线密封防水设计
为了提升高压线束的机械防护和防尘防水性能，在接插的连接器间以及连接器连接电缆的位置均采用密封圈等防护措施，防止水汽和灰尘进入，从而确保连接器的密封环境，避免接触件之间短路、产生火花、漏电等安全问题。

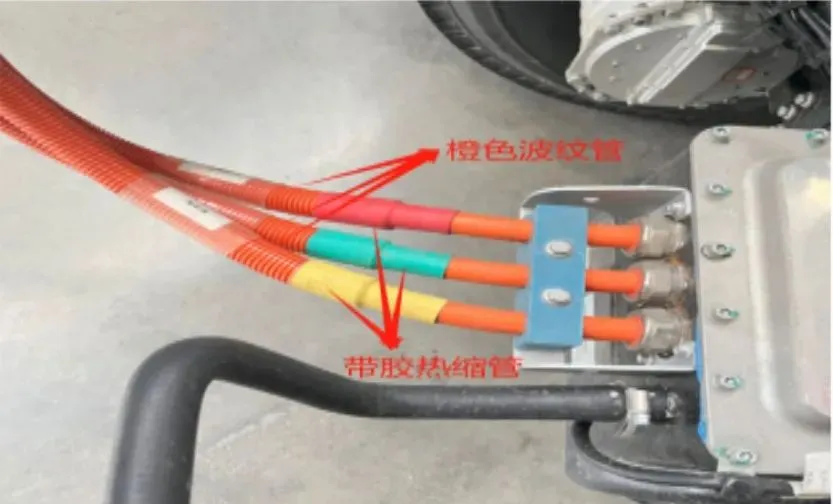

目前大多数高压线束采用包覆物对高压线束进行保护，包覆物的作用主要有防磨、降噪、隔辐射热源、美观等，一般选用橙色耐高温阻燃波纹管或者橙色耐高温阻燃布基袖套完全包覆。如下图所示：
③密封措施
高压导线与高压连接器之间采用导线密封件、热缩管、橡胶件等多种方式进行密封，以达到IP67等级的防水防尘要求。
④库邦线束
库邦线束公司致力于为新能源汽车提供高质量的线束布线解决方案。我们深知新能源汽车线束布线的重要性，因此，我们为库邦线束的新能源汽车产品设计了一套优化的线束布线设置方案。
我们的线束布线设置方案具有以下特点：
安全性优先：我们严格遵循安全标准和规定，确保线束布线的安全性。我们使用高质量的绝缘材料和防护措施，有效隔离高压电源，减少电磁干扰，确保线束的稳定性和可靠性。
合理布置：我们根据车辆的结构和电气系统需求，合理布置线束，确保线束的路径清晰、整洁，并减少线束之间的干扰和相互干扰。我们考虑到线束的长度、形状和走向，以最大程度地降低线束的损耗和能耗。
灵活性和可调性：我们的线束布线设置方案具有一定的灵活性和可调性，以适应不同车型和不同配置的需求。我们根据客户的要求和特定需求，提供定制化的线束布线解决方案，确保最佳的性能和适应性。
电磁兼容性：我们在线束布线过程中考虑到电磁兼容性，采取相应的措施减少电磁干扰对其他车辆电子设备的影响。我们使用屏蔽材料和屏蔽技术，有效地防止电磁波的辐射和传导。
可持续性：我们注重环保和可持续发展，因此，在线束布线设置过程中，我们选择环保材料和工艺，降低对环境的影响。我们致力于提供符合环境标准的线束布线解决方案。
库邦线束将继续不断创新和改进我们的线束布线设置，以满足不断发展的新能源汽车市场需求。我们将与客户紧密合作，提供高质量、可靠性和安全性的线束布线解决方案，为新能源汽车的发展做出贡献。
如果您对库邦线束的新能源汽车线束布线设置方案感兴趣或有任何疑问，请随时与我们联系。
