苏州库邦线束浅谈双绞网线分类和结构
苏州库邦线束浅谈双绞网线分类U/UTP、F/UTP、U/FTP、S/FTP、F/FTP等结构
U/UTP双绞线：即通常所说的UTP双绞线，非屏蔽双绞线；
F/UTP双绞线：总屏蔽层为铝箔屏蔽，没有线对屏蔽层的屏蔽双绞线；
U/FTP双绞线：没有总屏蔽层，线对屏蔽为铝箔屏蔽的屏蔽双绞线；
SF/UTP双绞线：总屏蔽层为金属编织网＋铝箔的双重屏蔽，线对没有屏蔽的双重屏蔽双绞线；
S/FTP双绞线：总屏蔽层为金属编织网，线对屏蔽为铝箔屏蔽的双重屏蔽双绞线。
F/FTP双绞线：总屏蔽层为铝箔屏蔽，线对屏蔽为铝箔屏蔽的双重屏蔽双绞线。
因为非屏蔽网线相对比较简单，苏州库邦线束就不作展开，主要就屏蔽网线常见的几种结构种类进行阐述。

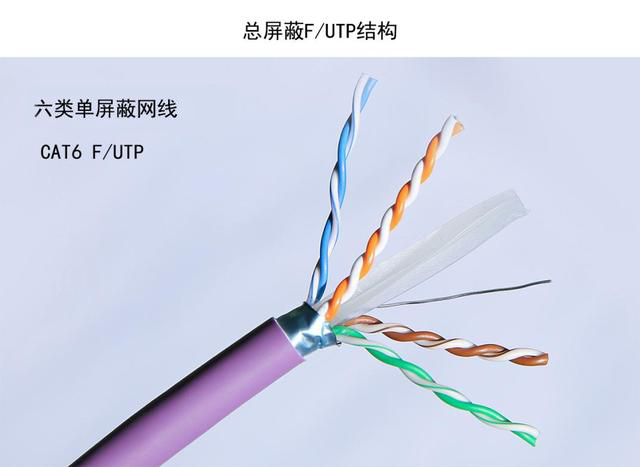

1. F/UTP屏蔽双绞线
铝箔总屏蔽屏蔽双绞线（F/UTP）是最传统的屏蔽双绞线，主要用于将8芯双绞线与外部电磁场隔离，对线对之间电磁干扰没有作用。
F/UTP双绞线在8芯双绞线外层包裹了一层铝箔。即在8根芯线外、护套内有一层铝箔，在铝箔的导电面上铺设了一根接地导线。
F/UTP双绞线主要用于五类、超五类，在六类中也有应用。
线对屏蔽双绞线（U/FTP）的屏蔽层同样由铝箔和接地导线组成，所不同的是：铝箔层分有4张，分别包裹4个线对，切断了每个线对之间电磁干扰途径。因此它除了可以抵御外来的电磁干扰外，还可以对抗线对之间的电磁干扰（串扰）。
U/FTP线对屏蔽双绞线来自7类双绞线，目前主要用于六类屏蔽双绞线，也可以用于超5类屏蔽双绞线。
3.SF/UTP屏蔽双绞线
SF/UTP屏蔽双绞线的总屏蔽层为铝箔＋铜丝网，它不需要接地导线作为引流线：铜丝网具有很好的韧性，不易折断，因此它本身就可以作为铝箔层的引流线，万一铝箔层断裂，丝网将起到将铝箔层继续连接的作用。
SF/UTP双绞线在4个双绞线的线对上，没有各自的屏蔽层。因此它属于只有综屏蔽层的屏蔽双绞线。
4.S/FTP屏蔽双绞线
S/FTP屏蔽双绞线属于双重屏蔽双绞线，它是应用于7类屏蔽双绞线的线缆产品，也用于六类屏蔽双绞线。
5.F/FTP屏蔽双绞线
F/FTP屏蔽双绞线属于双重屏蔽双绞线，它主要应用于6A超六类及以上产品，拥有良好的抗电磁干扰能力。
